宿州葡萄连栋大棚

发布者:无锡市惠山区西漳联农温室大棚管厂 发布时间:2021-3-23 18:41:24 点击次数:2832 关闭

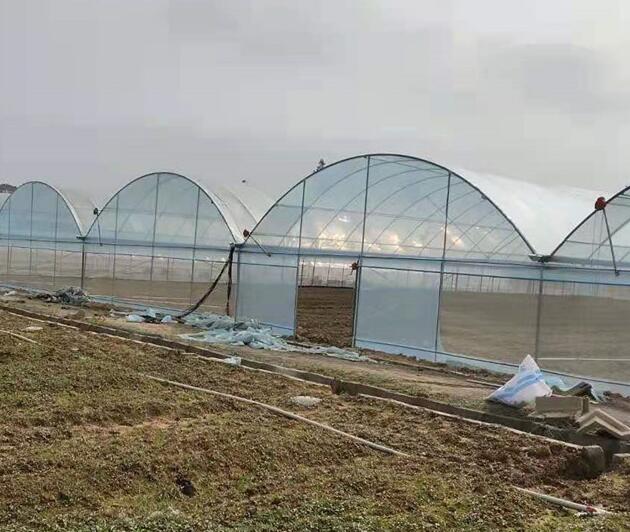

薄膜温室设计方案


  薄膜温室项目为X座连栋薄膜温室。


  在做此温室方案的时候,我厂本着以下原则进行设计:


  坚持以建筑、钢结构设计规范为依据,与使用方 意见,合理确定设计标准,使得温室能够达到先进、适用、安全、可靠。






设计方案


一、温室主体结构


温室规格


1、结构形式


  此温室为8m跨的圆拱形薄膜温室,宽度为X米,长度为X米,总面积为X㎡。


2、规格参数


  跨 度:8.0米   开 间: 4.0米


  横梁间距:4.0米   拱间距: 1.0米


  天沟高度:3米   拱顶高度:4.8米


3、性能指标


  风载:0.22KN/㎡   雪载:0.15KN/㎡


   *低作物荷载:0.14KN/㎡



二、主体结构

1、钢结构材料

  温室主体钢结构构件采用材料。

  主立柱:   60×80×2.0   镀锌方管

  副立柱:   32*1.5   镀锌圆管

  端面立柱:  70×50×3.0   镀锌方管

  拱管:  Ф32×1.50   镀锌圆管

  纵管:   Ф25×1.5   镀锌圆管

  中间横梁:  50×30×1.5  镀锌方管

  吊杆:   Ф32×2   镀锌圆管

  端面斜撑:   Ф32×1.5   镀锌圆管

  卡 槽:  0.5mm   镀锌薄板

  外遮阳上立柱   50*50*2.0   镀锌方管

  外遮阳水平梁   50*50*2   镀锌方管

  外遮阳纵梁   30*50*2   镀锌方管

  外遮阳倒八撑   32*1.5   镀锌圆管

  内外遮阳网   75%遮光率

  外遮阳电机   驱动电机0.75kw自带行程

  风机 1380*1380

2、门窗通风结构

  自然通风的作用:可以有效调控室内气温、湿度。此薄膜温室自然通风系统的组成为门和手动卷膜窗。

  门的位置:

  在温室的2个端面各设1套推拉门(共2套),门的规格为宽1.0 m×高2.0m。门框均为20×30×1.5热镀锌矩形管材料。门片采用12丝薄膜覆盖。

  卷膜开窗的组成:卷膜开窗系统其核心部件为手动卷膜机构和卷膜杆。卷膜开窗的位置:

  顶窗:每跨屋顶设置1套卷膜窗,开窗宽度1.0米。采用手动卷膜器,卷膜杆规格为ø22mm×1.2㎜。

  边窗:设置手动卷膜窗,开窗高度1.7米。卷膜杆规格为ø22mm×1.2㎜。

3、水槽及下水设备

  水槽采用2.0mm厚的镀锌板加工,水槽规格:边水槽415×1.5×3998mm,中间水槽415×1.5×3998mm,

  下水系统的组成:

  在温室水槽两端设有落水口,用φ110的PVC管连接落水口,将雨水排到温室边的排水沟。水槽设计排水量为140mm/h。

4、连接件

  温室节点连接处采用镀锌螺栓连接。

5、覆盖材料系统

\覆盖材料系统的作用:

  温室覆盖材料,将温室内植物与外界环境隔离,使温室内植物处于一个相对封闭的环境中进行生长。室内环境与室外环境之间不断着能量的交换,二者相互影响,相互作用。因此覆盖材料及其特性直接影响着温室内环境的调控及植物的生长。此温室覆盖材料为温室专用薄膜。

  覆盖材料的覆盖位置及性能:在温室的四周及顶部采用温室专用防雾滴薄膜。

性能特点:

  厚度:0.15毫米;透光率:大于83%;折射率小于35%;远红外线穿透率小于30%。

  抗拉力强度:纵向大于30N/mm2,横向大于32N/mm2。

  伸长率:纵向大于600%,横向大于700%,

  保质期:36个月质保,实际寿命3-5年。

  温室的开窗处安装防虫网。

  防虫网能有效抑制害虫及幼虫的入侵和传播,从而保障温室良好的环境。防虫网为25目,厂家质保3年。

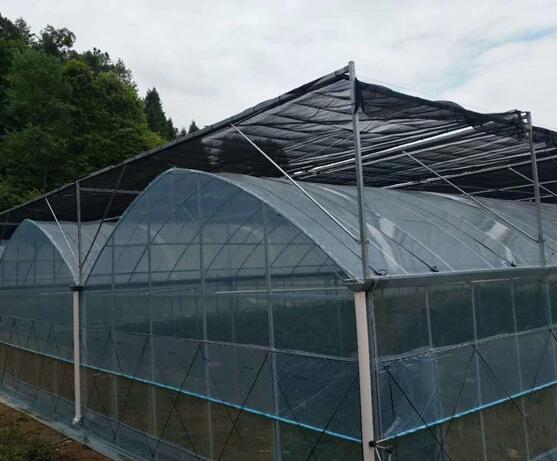

三、 外遮阳设计目的
  3-1夏季,利用遮阳网遮挡阳光,阻止多余的太阳辐射能进入温室,既保证作物能够正常生长,又降低室内能量聚集,降低室内温度,保护作物免受强光灼伤,降低能耗,降低夏季运行成本。


3-2 工作原理


  传动机械:按下控制器启动开关按钮,电机启动,电机通过传动机构驱动传动轴运转,传动轴通过连接件带动驱动杆在幕丝上平行移动,驱动杆拉动幕布一端缓慢展开,全部展开后触动行程限位器开关,电机停止,该行程运行结束。该控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行。

3-3外遮阳框架

  所有钢构件均采用镀锌。

  ● 外遮阳立柱:50×50×2.0mm 镀锌方管;

  ● 外遮阳横拉杆:30×50×1.8mm 锌矩形管;

  ● 外遮阳纵拉杆:30×50×1.8mm 镀锌矩形管。

3-4 系统基本组成

  包括控制箱及电机,传动部分。行程限位开关、幕线、端粱及幕布等。

  ● 控制箱及电机:该箱内装配有幕布展开与合拢两套接触器件;

  ● 传动设备:由减速电机连接件组成,通过减速电机与之连接的传动轴输出动力;

  ● 传动轴、驱动杆、连接件等;

  ● 电机配备行程限位装置,自动停止,限位准确;

  ● 幕线及端线支架:温室顶都安装一组外遮阳骨架。支架部分强度可靠、外形美观,载荷承受能力强,使用寿命长;

  ● 遮阳网:采用国产优质 75%遮阳网,厂家承诺使用寿命 5 年。

3-5 技术性能:

  ● 行程:3.6m;

  ● 运行速度:0.225m/min;

  ● 运行时间:16min;

  ● 电源:380V,50Hz;9-55

  ● 功率:0.55KW。
